Как обжать интернет кабель в домашних условиях

Наличие стабильного интернет-соединения стало неотъемлемой частью нашей жизни. Иногда, чтобы обеспечить его бесперебойную работу, необходимо изготовить или отремонтировать собственный интернет-кабель. Обжимка интернет-кабеля при наличии определенных навыков и инструментов – совсем не сложный процесс, который позволяет создать надежное соединение для передачи данных в сетях.

Эта пошаговая инструкция поможет вам самостоятельно обжать витую пару кабеля типа UTP (Unshielded Twisted Pair), который обычно используется в домашних сетевых подключениях. Мы расскажем не только, как обжать интернет кабель в домашних условиях, но и о необходимых инструментах, а также дадим общие советы по работе с интернет-кабелями. Подробно рассмотрим, как правильно подключать кабель по цветам и какие схемы использовать для обжатия.

Зачем обжимать интернет-кабель?

Если вы хотите подключить несколько устройств к интернету или создать локальную сеть в вашем доме, вам потребуется качественный интернет-кабель. Обжимка позволяет вам подключать кабель к разъемам RJ-45 и создавать необходимое соединение интернет кабеля для передачи данных между устройствами. С помощью обжатия вы можете сэкономить деньги на покупке готовых кабелей и адаптировать их под свои нужды.

Необходимые материалы и инструменты

Перед тем как приступить к обжиму интернет-кабеля, убедитесь, что у вас под рукой есть все необходимые материалы и инструменты. Для выполнения этой задачи вам понадобятся:

1. Витая пара (кабель) – стандартный интернет-кабель, состоящий из 8 жил.
2. Коннекторы RJ-45 – специальные разъемы для подключения по цветам 8 жильного кабеля к устройствам.
3. Обжимной инструмент для крепления коннекторов к кабелю – кримпер.
4. Ножницы или изолирующий нож для снятия изоляции с кабеля.
5. Тестер кабеля (по желанию), с помощью которого можно проверить правильность подключения.

Подготовка к обжиму

Первый шаг в обжатии интернет-кабеля – подготовка витой пары. Сначала аккуратно отрежьте нужное количество кабеля, учитывая расстояние до устройства, к которому вы будете его подключать.

Затем с помощью ножа или ножниц снимите около 2-3 см внешней изоляции, чтобы получить доступ к виткам. Внутри витой пары вы увидите 4 пары проводов, закрученных в спираль.

Для правильного подключения необходимо расправить их и расположить в соответствии со стандартом. Аккуратно расправьте 8 жил, которые находятся внутри. Используйте метод «расправления» для того, чтобы избежать запутывания жил. Важно не повредить сами провода во время этого процесса.

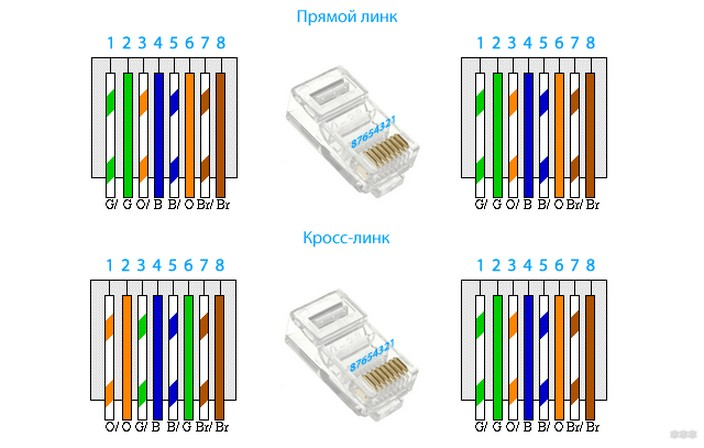

Правильная схема подключения интернет-кабеля

Существуют два основных стандарта (схемы) подключения для интернет-кабелей: T568A (схема А) и T568B (схема B). Для неперекрестного (прямого) подключения обычно используется схема B, для перекрестного подключения – схема подключения интернет кабеля A.

Схема B

Наиболее часто используется T568B, который мы обсудим. Следуйте этой последовательности, чтобы соединить провода по схеме B:

• белый/оранжевый – 1;
• оранжевый – 2;
• белый/зелёный – 3;
• синий – 4;
• белый/синий – 5;
• зелёный – 6;
• белый/коричневый – 7;
• коричневый – 8.

Схема A

Для схемы A используйте следующую последовательность:

• белый/зелёный – 1;
• зелёный – 2;
• белый/оранжевый – 3;
• синий – 4;
• белый/синий – 5;
• оранжевый – 6;
• белый/коричневый – 7;
• коричневый – 8.

Размещение жил

Теперь, когда вы знаете, какое подключение интернет кабеля по цветам использовать, аккуратно уложите провода в нужной последовательности. Убедитесь, что они находятся в правильном порядке и не перекручены, так как это может повлиять на качество сигнала.

Обжим кабеля

Следующий шаг – это обжим кабеля. Для этого выполните следующие действия:

1. Вставьте уложенные жилы в разъем RJ-45. Убедитесь, что они доходят до конца и что вы видите желтые и зеленые проводники с другого конца разъема. Это подтвердит, что вы правильно расположили жилы.
2. Поместите разъем в обжимной инструмент. Убедитесь, что он зафиксирован надлежащим образом.
3. Сожмите ручки обжимного инструмента. Процесс затяжки разъема необходимо проводить с силой, чтобы надежно соединить проводники с контактами.
4. Повторите процесс для другого конца кабеля, если кабель имеет две стороны.

Проверка работоспособности

После того, как вы обжали оба конца интернет-кабеля, рекомендуется проверить его на работоспособность. Для этого используйте тестер кабеля. Подключите каждую сторону к тестеру и проверьте, что индикаторы корректно светятся (зеленым) в соответствии с подключением. Это поможет вам убедиться, что все жилы правильно соединены, а кабель готов к использованию. Проверьте, что все 8 контактов работают и соединены правильно. Неправильно обжатый кабель не будет обеспечивать стабильное соединение.

Теперь поговорим о нюансах, которые стоит учитывать при выполнении подключения:

1. Управление кабелями. Чтобы избежать путаницы и обеспечить хороший поток воздуха, особенно в серверных или офисных условиях, рекомендуем использовать кабельные организаторы. Это поможет поддерживать порядок и облегчит доступ к кабелям в случае необходимости отладки или замены.
2. Расстояние и качество. Убедитесь, что длина вашего Ethernet-кабеля не превышает 100 метров, если это стандартный кабель категории 5e или выше. Это гарантирует, что вы получите максимальную скорость передачи данных и минимальные потери сигнала.
3. Защита от помех. В местах, где кабель может подвергаться электромагнитным помехам желательно использовать экранированные витые пары (STP), которые устойчивее к внешним воздействием, чем стандартные неэкранированные (UTP).
4. Обновление оборудования. Если вы планируете использовать кабель для подключения к интернету со скоростью выше 1 Гбит/с, подумайте о замене разъемов на более современные, а также убедитесь, что ваши устройства поддерживают такие скорости.

Если вы испытываете какие-либо трудности при подключении или возникли проблемы с интернет-соединением после обжима и подключения кабеля, рекомендуем проверить все соединения еще раз. Убедитесь, что они надежные. В случае необходимости лучше обратиться к специалистам для получения более детальной диагностики и технической поддержки. Подключение интернет-кабеля может показаться простым процессом, но иногда мелкие детали могут существенно повлиять на стабильность и скорость работы сети.

Заключение

Теперь, когда вы знаете, как обжать интернет кабель в домашних условиях, вы сможете самостоятельно изготавливать и подключать кабели, не переживая о нестабильном соединении. Обжать интернет-кабель самостоятельно – отличный способ сэкономить на покупке готовых кабелей. Следуйте нашей пошаговой инструкции, и вы без труда сможете создать качественные соединения для вашего интернета для компьютеров, маршрутизаторов или других сетевых устройств.
